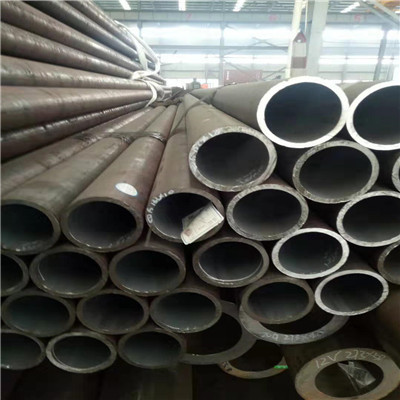

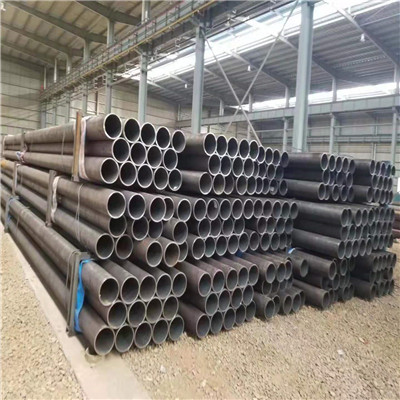

舟山3087无缝钢管用于蒸气压力较低（P≦6Mpa）
3087无缝钢管标准
GB3087-1999、ISO 9329-1、ASTM A106、 DIN 17175、JIS G 345、BS 3059
3087无缝钢管用途
主要用于制作蒸气压力较低（P≦6Mpa）的低中压锅炉、机车锅炉、一般工业锅炉和生活锅炉等的过热蒸气管、沸水管、大烟管、小烟管、拱砖管等管道和建设用管道次水管道等。
尺寸公差
|
标准 |
外径 |
壁厚 |
壁厚允许偏差 |
|
DIN17175 |
≤130 |
S≤2·Sn |
+15%,-10% |
|
2·Sn |
+12.5%,-10% |
|
S>4·Sn |
±9% |
|
>130 |
S≤0.05da |
+15%，-10% |
|
0.05da |
±12.5% |
|
S>0.11da |
±10% |
|
GB3087 |
-- |
3-20 |
+12.5%,-12.5% |
|
>20 |
±10% |
|
ASME SA450 |
-- |
2.4-3.8 |
+35%,-0% |
|
>3.8-4.6 |
+35%,-0% |
|
>4.6 |
+23%,-0% |
|
ASME SA530 |
-- |
-- |
±12.5% |
钢管壁厚表示方法有管子表号、钢管壁厚尺寸和管子重量三种方法
Sch10s、Sch40s、Sch80s四个等级;
2）以钢管壁厚尺寸表示 中国、ISO、日本部分钢管标准采用
3）是以管子重量表示管壁厚度,它将管子壁厚分为三种：
A．标准重量管,以STD表示
B．加厚管，以XS表示
C．特厚管，以XXS表示。
对于DN≤250mn的管子，Sch40相当于STD，DN<200mm的管子,Sch80相当于XS。
补充：
1、以管子表号(Sch．)表示壁厚系列
这是1938年美国国家怔准协会ANSIB36.10(焊接和无缝钢管)标准所规定的。
管子表号(Sch．)是设计压力与设计温度下材料的许用应力的比值乘以1000，并经圆
整后的数值。即
Sch .=P/[ó]t×1000 （1-2-1）
式中 P—设计压力，MPa；
[ó]t—设计温度下材料的许用应力，MPa。
钢管材质、规格、标准及其用途列表-1
|
产品类别 |
主要材质 |
执行标准 |
用途 |
规格范围 |
|
合金管 |
12Cr1MoV、P22(10CrMo910)、T91、P91、P9、T9、WB36、Cr5Mo(P5、STFA25、T5)、
15CrMo(P11、P12、STFA22)、13CrMo44、Cr5Mo、15CrMo、25CrMo、30CrMo、40CrMo |
DIN17175-79
JISG3467-88
JISG3458-88
GB5310-95
GB9948-88
ASTMA335/A335m
ASTMA213/A213m |
石油、化工、电力、
锅炉行业的耐高温、
耐低温、耐腐蚀用
无缝钢管 |
|
|
石油套管 |
J55 N80 |
API SPEC 5CT |
油井用油管、接箍料管 |
|
|
高压锅炉管 |
20G、A106c
ST45.8/3 |
GB5310-95
ASTMA106-99
DIN17175-79 |
高压锅炉用耐热无缝钢管 |
|
|
低中压锅炉管 |
10、20 |
GB3087-1999 |
低中压锅炉
过热用管、
沸水管、机车
大小烟管 |
|
|
